Kardex Mlog hat die Lagerkapazitäten der Molkerei Ehrmann am Stammsitz in Oberschönegg erweitert. Der Auftrag umfasste nicht nur ein viergassiges, auch für Kühlprodukte nutzbares
mit rund 6000 Paletten-Stellplätzen, sondern auch ein umfangreiches Retrofit der Bestandsanlagen im laufenden Betrieb.
Die Familien-Molkerei Ehrmann ist für die Allgäuer Milchbauern ein treuer Abnehmer. Die Lieferbeziehungen zu den zahlreichen Milchbetrieben bestehen im Durchschnitt seit 27 Jahren. Ähnlich loyal verhält sich Ehrmann gegenüber seinen Technologie-Partnern. Dennoch werden neue Investitionen an diverse Hersteller ausgeschrieben und geben neuen Lieferanten eine Chance. So war es auch 2018, als das Modernisieren und Erweitern der Logistikanlagen am Stammsitz Oberschönegg auf dem Plan stand. Obwohl die Bestandsanlage von anderen Anbietern stammte, ging der Gesamtauftrag an Kardex Mlog. »Das intelligente Umbaukonzept und die Technik von Kardex Mlog hatten uns überzeugt«, erinnert sich Dr. Manfred Grüneberg, Koordinator technische Projekte und Prozessoptimierung bei der Ehrmann SE. Zudem war der neue Lieferant durch erfolgreiche andere Projekte bei anderen Kunden bekannt.
Ersatzteile nicht mehr verfügbar
Der Auftrag umfasste nicht nur ein viergassiges Hochregallager (HRL) mit rund 6000 Paletten-Stellplätzen, sondern auch ein umfangreiches Retrofit der Bestandsanlagen im laufenden Betrieb. Neun Regalbediengeräte sollten komplett modernisiert werden. Gleiches galt für die Automatisierungssysteme der vorhandenen Fördertechnik.
Die Modernisierung der Bestandsanlagen war notwendig geworden, weil deren Steuerungstechnik veraltet und diverse Ersatzteile nicht mehr verfügbar waren. Das neue Hochregallager sollte die Hilfs- und Betriebsstoffe aufnehmen, die bislang an anderen Orten bevorratet wurden. Abgerundet wurde das breit angelegte Projekt durch den Einbau neuer Sicherheitstechnik.
Arbeiten nur am Wochenende
Nach einer zweimonatigen Planungs- und Vorbereitungsphase startete Kardex Mlog im Dezember 2018 zunächst mit der Modernisierung, die aufgrund der betrieblichen Abläufe und der voll ausgelasteten Fertigung ausschließlich an den Wochenenden durchgeführt werden durfte. Erschwerend kam hinzu, dass selbst an Samstagen und Sonntagen das Arbeiten nur in genau definierten Teilbereichen der Bestandsanlage möglich war. »Die Produktion hat bei Ehrmann absoluten Vorrang«, berichtet Uwe Gilke, der das Projekt gemeinsam mit Matthias Rogowski verantwortet hat. »Wir mussten anfangs erst das Vertrauen der Mitarbeiter gewinnen, dass nach unseren Wochenend-Schichten wieder alles reibungslos funktioniert.«
Die Retrofit-Maßnahmen betrafen vor allem die Steuerungstechnik der verschiedenen Förderanlagen und des bestehenden Hochregallagers. Nach der Umstellung werden jetzt alle automatisierten Bereiche einheitlich durch speicherprogrammierbare Steuerungen (SPS) vom Typ Simatic S7-1500 dirigiert. »Jetzt arbeiten alle Lagerbereiche mit einem durchgängigen, einheitlichen Konzept, was auch die Bedienung wesentlich vereinfacht«, stellt Rogowski fest.
Stromverbrauch optimiert
Neben der Ergonomie konnten aber auch die Anlagenverfügbarkeit und die Effizienz gesteigert werden: Bereits abgekündigte Baugruppen wurden durch moderne Komponenten ersetzt, um langfristig eine hohe Ersatzteilverfügbarkeit mit kurzen Lieferzeiten zu sichern. Außerdem wurden neun Regalbediengeräte aus dem Altbestand mit einer Energierückspeisung ausgestattet.
Völlig neu errichtet wurde eine automatische Förderanlage, um das ebenfalls neue HRL (Lager 4) mit dem direkt angrenzenden HRL (Lager 3) und dem manuell betriebenen Lager 2 zu verbinden. Auf drei Lagerebenen kommen hier rund 70 Fördermittel zum Einsatz, darunter Verteilwagen, Vertikalförderer, Scherenhubtische, Drei-Strang-Kettenförderer, Rollenförderer und Eckumsetzer. Auch die Feuerschutzabschlüsse und Schnelllauftore wurden von Kardex Mlog geliefert.
Reduzierter Staplerverkehr
Das nahtlose Integrieren der neuen Förderstrecken in die komplexen Strukturen mit Notfallstrategien und Bypassfunktionen gehörte zu den Herausforderungen des anspruchsvollen Projekts. Schließlich musste der gesamte Materialfluss angepasst und Schnittstellen zum Lagerverwaltungssystem von Ehrmann geschaffen werden. Aber der Aufwand hat sich gelohnt. »Durch die neue automatische Förderanlage konnte nicht zuletzt auch ein großer Teil des Staplerverkehrs zwischen Lager 2 und 3 eingespart werden«, erklärt Kardex Mlog Projektleiter Rogowski.

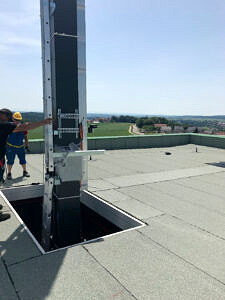

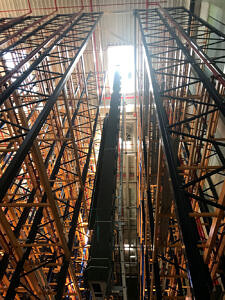

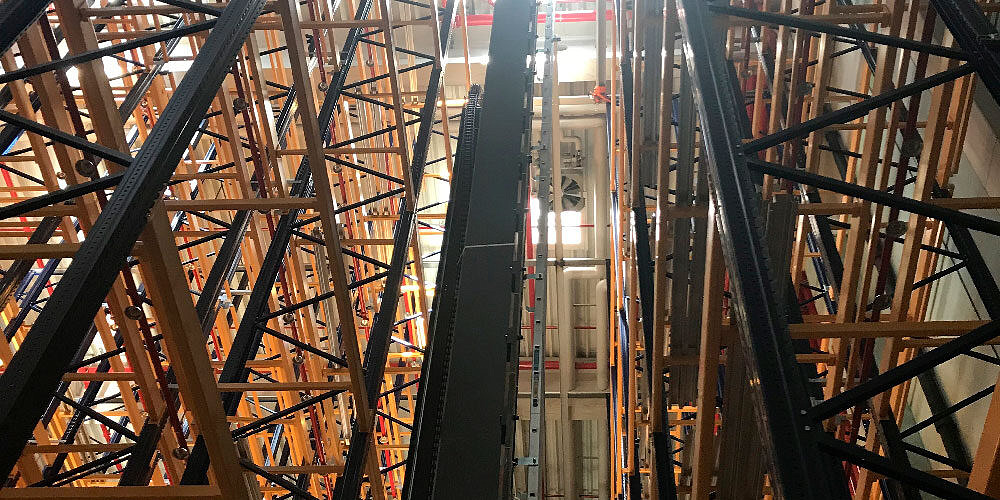

Nach dem erfolgreichen Abschluss der Modernisierung begann Kardex Mlog im März 2019 mit dem Bau des viergassigen Hochregallagers. Das 70 Meter lange, 32 Meter breite und 20 Meter hohe Gebäude bietet Platz für 6000 Europaletten beziehungsweise 3980 Industriepaletten, die doppelttief gelagert werden können. Bewegt werden sie durch vier Regalbediengeräte vom Typ M Single A-1200, die jeweils 24 Doppelspiele pro Stunde ermöglichen. Die 17 Meter hohen Geräte wurden über eine Dachöffnung in das Gebäude eingebracht. Die Befehle zum Ein- und Auslagern empfangen die Maschinen von einem kundenseitigen Lagerverwaltungsrechner.
Erweiterte Nutzung
Noch während der Bauphase entschied Ehrmann, dass mit den neuen Lagerkapazitäten nicht nur Hilfs- und Betriebsstoffe, sondern auch Fertigprodukte bevorratet werden sollten. »Diese erweiterte Nutzung als Kühllager stellte für die Technik kein Problem dar«, betont Rogowski, der sich während der gesamten Bauzeit eng mit Auftraggebern und Projektpartnern abgestimmt hatte. »Wir haben die Projektanforderungen mehrmals geändert, was von Kardex Mlog immer kurzfristig und problemlos umgesetzt wurde«, bestätigt Dr. Grüneberg.
Fazit
Durch die umfassenden Retrofit- und Erweiterungsmaßnahmen profitiert Ehrmann von einer maximalen Anlagenverfügbarkeit und einer durchgängigen und transparenten Steuerungsstruktur. Zugleich wurde der Materialfluss optimiert und um weitere Komponenten ergänzt. Das neu entstandene HRL kann flexibel als Lager für Hilfs- und Betriebsstoffe, Verpackungsmaterial sowie für Fertigwaren genutzt werden.◂
Kurzinfo Ehrmann SE
Die Ehrmann SE mit Sitz in Oberschönegg im Allgäu ist eines der größten Milchverarbeitungsunternehmen in Deutschland und international mit sechs Produktionsbetrieben und Vertriebsniederlassungen vertreten. Die im Jahr 1920 gegründete Firma verkauft unter der Marke Ehrmann Produkte in über 70 Länder der Welt. Mit über 2400 Mitarbeitern erwirtschaftete das inhabergeführte Familienunternehmen 2019 einen Umsatz von über 810 Millionen Euro.
Neben dem Stammhaus gehören auch die Molkerei Hainichen-Freiberg, Gabler Saliter sowie die Fleischwerke Zimmermann zur Unternehmensgruppe. Gleiches gilt für die Milchfrisch Vertriebs-GmbH, die OOO Ehrmann Russland und die brasilianische Trevo Lacteos S. a..
